在建筑加固領(lǐng)域中，粘貼碳纖維布技術(shù)因其質(zhì)量輕、強(qiáng)度高、耐腐蝕、施工便捷等優(yōu)勢，被廣泛應(yīng)用于混凝土梁、板、柱的加固工程中。但該技術(shù)對施工工藝要求很高，從基面處理到后期養(yǎng)護(hù)，任何一個環(huán)節(jié)的操作疏漏，都可能導(dǎo)致碳纖維布與混凝土基材粘結(jié)不牢，引發(fā)空鼓、剝離、承載力不足等問題，嚴(yán)重時甚至?xí)尲庸坦こ淌В裣陆Y(jié)構(gòu)安全隱患。今天就讓小編來和大家詳細(xì)梳理粘貼碳纖維布施工中易出錯的關(guān)鍵環(huán)節(jié)。

基面處理是粘貼碳纖維布的 “根基”，也是非常容易被忽視的環(huán)節(jié)。不少施工團(tuán)隊為圖省事，僅簡單清理基材表面浮塵，就直接涂膠粘貼，殊不知這會讓后續(xù)加固全盤皆輸。正確做法是：先鑿除基材表面疏松層、浮漿和油污，用砂紙打磨至堅實(shí)混凝土面；對裂縫進(jìn)行開槽、清理、灌注修補(bǔ)膠處理；隨后用找平膠將基面找平，確保平整度誤差保持在合理的范圍內(nèi)，為粘結(jié)提供穩(wěn)固基礎(chǔ)。

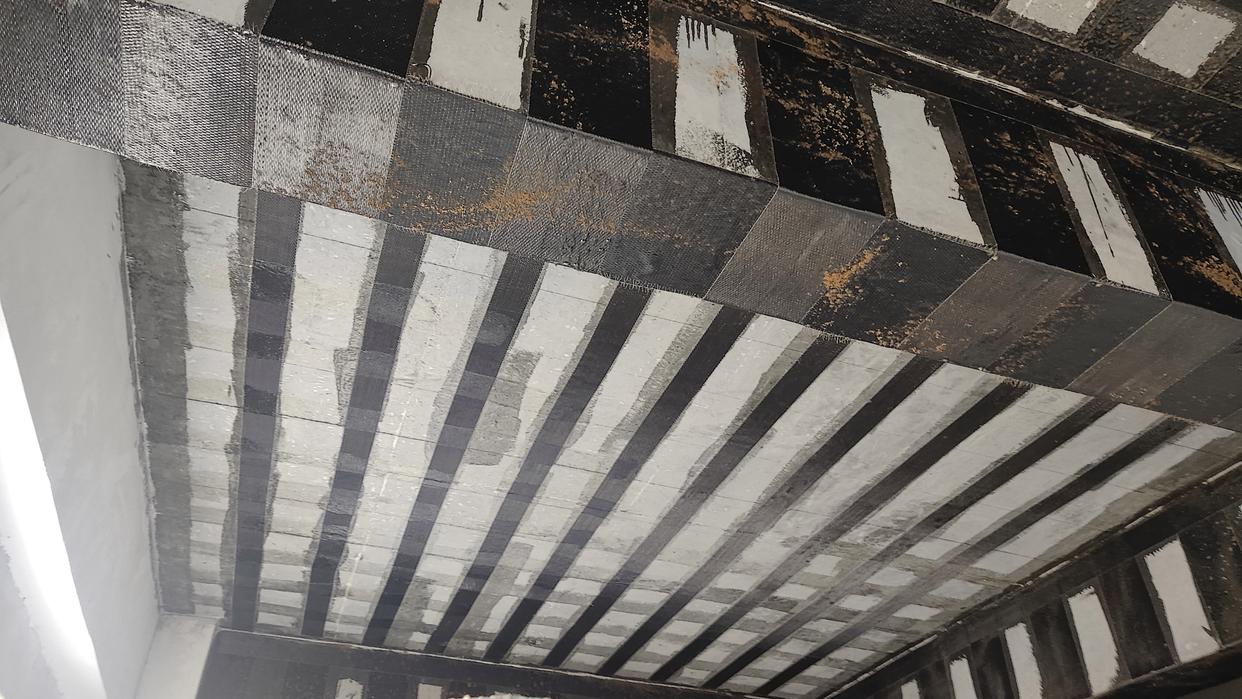

碳纖維布的強(qiáng)度優(yōu)勢依賴于纖維方向與受力方向一致，且鋪設(shè)過程需平整無褶皺，這兩個關(guān)鍵點(diǎn)出錯，會直接導(dǎo)致碳纖維布無法發(fā)揮應(yīng)有強(qiáng)度。鋪設(shè)時未按 “順直、平整” 原則操作，布面出現(xiàn)褶皺、扭曲，褶皺處會形成應(yīng)力集中點(diǎn)，受力時會在此處斷裂；多層粘貼時，層間未對齊纖維方向，或未等前一層膠液初凝就鋪設(shè)下一層，導(dǎo)致層間粘結(jié)失效，出現(xiàn)分層剝離。

規(guī)避要點(diǎn)：裁剪前精準(zhǔn)標(biāo)記纖維方向，確保與結(jié)構(gòu)主要受力方向一致；鋪設(shè)前先在基面上彈線定位，將碳纖維布平鋪在涂好底膠的基面上，用刮板從中間向四周緩慢刮壓，排出空氣，確保布面平整無褶皺；多層粘貼時，需等前一層膠液達(dá)到初凝狀態(tài)再進(jìn)行下一層施工。

其配比精度和涂膠均勻度直接決定粘結(jié)質(zhì)量，常見錯誤問題，未按產(chǎn)品說明書精準(zhǔn)配比浸漬膠 A、B 組分，僅憑經(jīng)驗(yàn)估算用量，配比失衡會導(dǎo)致膠液固化不完全，粘結(jié)強(qiáng)度大幅下降，甚至出現(xiàn)膠層發(fā)軟、脫落現(xiàn)象；涂膠量不足或不均，局部膠層過薄無法完全浸漬碳纖維布；涂膠后放置時間過長，膠液已初凝再粘貼碳纖維布，會導(dǎo)致膠層失去粘性，無法形成有效粘結(jié)。

不少施工團(tuán)隊認(rèn)為 “粘貼完成即加固到位”，忽視后期養(yǎng)護(hù)，這會讓前期所有努力付諸東流。

常見錯誤：養(yǎng)護(hù)期間隨意觸碰、踩踏碳纖維布，或在加固構(gòu)件上堆放重物，此時膠層未完全固化，外力擾動會導(dǎo)致碳纖維布移位、膠層變形，形成空鼓或剝離；未達(dá)到設(shè)計養(yǎng)護(hù)時間就進(jìn)行荷載試驗(yàn)或投入使用，膠層強(qiáng)度未達(dá)標(biāo)，受力時會直接失效。

養(yǎng)護(hù)要點(diǎn)：粘貼完成后，需在 20-25℃環(huán)境下養(yǎng)護(hù)，養(yǎng)護(hù)期間嚴(yán)禁對碳纖維布施加任何外力，避免震動、撞擊；若環(huán)境溫度低于 5℃，需搭建保溫棚升溫養(yǎng)護(hù)；嚴(yán)格遵循產(chǎn)品說明書要求，養(yǎng)護(hù)時間不少于 72 小時，經(jīng)檢查無空鼓、剝離后，方可進(jìn)行后續(xù)加載或投入使用。

粘貼碳纖維布加固中的每一個施工環(huán)節(jié)都環(huán)環(huán)相扣，一處出錯便會引發(fā)連鎖問題。施工團(tuán)隊必須嚴(yán)格把控基面處理、布材鋪設(shè)、膠液使用、后期養(yǎng)護(hù)等關(guān)鍵環(huán)節(jié)，才能確保碳纖維布與混凝土基材形成穩(wěn)固整體，充分發(fā)揮加固效果。畢竟，結(jié)構(gòu)加固關(guān)乎建筑安全，容不得半點(diǎn)馬虎。
